Komponen di CPU

Komponen Yang Terdapat Pada CPU

Sebelum membongkar dan merakit baik CPU atau Laptop kita harus tahu terlebih dahulu komponen-komponen yang terdapat pada CPU atau Laptop. Berikut ini adalah komponen-komponen yang terdapat pada :

1. CD-ROM;

Merupakan komponen komputer yang digunakan untuk membaca CD ROM/RW.

Gambar 2.1 CD drive

2. Harddisk;

Merupakan komponen komputer yang digunakan untuk menyimpan data secara permanent.

Gambar 2.2 Harddisk

3. Slot AGP

Merupakan slot khusus untuk memasang kartu VGA generasi sebelum adanya slot PCI Express.

4. Slot PCI

Merupakan slot umum yang biasa digunakan untu memasang kartu atau card dengan kecepatan di bawah slot AGP dan PCI Express.

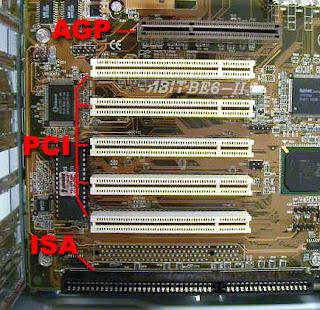

Gambar 2.3 slot AGP dan PCI

5. Motherboard;

Merupakan komponen komputer yang berbentuk seperti papan yang digunakan untuk meletakkan komponen-komponen yang terdapat pada Motherboard itu sendiri.

Gambar 2.4 Motherboard

6. Northbridge

Merupakan sebutan bagi komponen utama yang mengatur lalu lintas data antara prosesor dengan sistem memori (RAM ) dan saluran utama motherboard (CPU).

7. Southbridge

Sebutan untuk komponen pembantu northbridge yang menghubungkan northbridge dengan komponen atau periferal lainnya ( input dan output ).

Gambar 2.5 southbridge dan northbridge

8. Baterai BIOS

Baterai khusus untuk memberikan daya pada BIOS.

Gambar 2.6 Baterai BIOS

9. Slot RAM.

Slot ini digunakan untuk memasang memori utama komputer. Jenis slot memori juga berbeda-beda, tergantung sistem yang digunakannya.

Gambar 2.7 Slot RAM

10. Fan

Fan atau kipas digunakan untuk mendinginkan Processor.

Gambar 2.8 Fan

11. BIOS;

BIOS ini berfungsi untuk menyimpan, mengatur dan mendata seluruh komponen yang ada pada Motherboard.

Gambar 2.9 BIOS

12. Port I/O (Input Output)

yaitu tempat untuk memasukkan kabel input dan output.

Gambar 2.10 I/O Port

1. Port PS/2 Mouse, untuk menghubungkan mouse dengan komputer.
2. Port USB, digunakan untuk antarmuka dengan periferal atau peralatan eksternal generasi baru yang menggantikan port paralel dan Serial.
3. Port Paralel, untuk memasang periferal kecepatan rendah dengan lebar data delapan bit. Biasanya digunakan untuk memasang printer sebelum generasi USB.
4. Port Serial, digunakan untuk memasang periferal kecepatan rendah dengan mode transfer data serial. Namun saat ini jarang digunakan.
5. Port PS/2 Keyboard, untuk memasang keyboard.
6. Port SPDIF, digunakan untuk menghubungkan komputer dengan periferal audio seperti home theatre.
7. Port Firewire, untuk menghubungkan peralatan eksternal kecepatan tinggi seperti video capture atau streaming video.
8. Port VGA, untuk pengolah data grafis sebelum ditampilkan ke monitor.
9. Port RJ45, digunakan untuk menghubungkan komputer dengan jaringan LAN.
10. Port Audio, digunakan untuk menghubungkan komputer dengan sistem audio seperti speaker, mikrofon, line-in dan line-out.
